BET 비표면적 측정 (Specific Surface Area)
Model - Tristar II
액체질소 온도(77 K, –196 ℃)에서 가스 흡착을 이용하여 시료의 비표면적과 기공 분포를 분석하는 장비입니다. BET, BJH 등 주요 분석 기법을 지원하며, 최대 3개의 시료를 동시에 측정할 수 있어 다양한 소재의 표면적 및 기공 구조를 효율적으로 평가할 수 있습니다.
또한 이산화탄소(CO₂), 메탄(CH₄), 질소(N₂)를 이용한 상온 흡착 분석 기능을 갖추고 있어 환경 정화, 에너지 저장, 촉매, 가스 센서, 분리막 소재 등 다양한 분야에서 실제 사용 조건에 가까운 환경에서의 기체 흡착 특성을 확인할 수 있습니다.
아울러, 본 장비는 탄소 기반 소재, 무기물, 금속 산화물 등 다양한 시료의 기공 구조 분석에도 활용 가능합니다. 예를 들어 바이오차(biochar)와 같은 탄소질 소재의 경우, BET 비표면적과 t-plot 기반 미세기공 평가, BJH 메조기공 분석 등을 통해 주요 기공 특성을 이해하는 데 도움을 줍니다.
또한 H-K(Horváth–Kawazoe) 방식의 미세기공 계산값도 참고용으로 확인할 수 있어, 전체 기공 구조 해석에 보조적인 정보를 제공합니다.
< N2(질소) 흡착>
– Mezopore ~ Marcropore : 1.7nm ~ 300nm (측정 가능한 기공 크기)
– 액체질소 온도(77K, -196℃)에서 상대압력(P/P0)에 따라, 최대저압 ~ 0.995까지 흡착 및 0.995 ~ 0.01까지 탈착을 분석.
– BET Surface Area (비표면적), Pore Size(기공의크기), Pore Distribution (기공의 분포) 등의 주요 물성 파라미터를 정략적으로 분석.
< H₂(수소) 흡착 >
– **액체질소 온도(77 K, –196℃)**에서 설정된 절대압 범위에 따라 흡착(1 ~ 760 mmHg) 및 탈착(760 ~ 10 mmHg) 거동을 분석합니다.
– 측정된 등온선을 기반으로 소재의 수소 흡착량 및 저장 특성(H₂ uptake) 을 정량적으로 평가할 수 있습니다.
– 다양한 탄소 기반 소재 및 기체 저장 소재의 수소 흡착 성능, 포집 비교에 활용됩니다.
< CO2, CH4, N2 상온흡착 >
– 상온( 0 ~ 70℃)에서 상대압력이 아닌 절대압력에 따라 저압에서 최대 850mmHg까지 의 범위 내에서 흡착과 탈착을 분석.
– 측정된 등온선을 기반으로 소재의 이산화탄소 및 메탄, 질소 흡착량 및 저장 특성(H₂ uptake) 을 정량적으로 평가할 수 있습니다.
– 다양한 탄소 기반 소재 및 기체 저장 소재의 이산화탄소 및 메탄, 질소 흡착 성능, 포집 비교에 활용됩니다.
– 분석 기체 : CO2(이산화탄소) Adsorption / Desorption (0 ~ 70℃)
CH4(메탄) Adsorption / Desorption (0 ~ 70℃)
N2(질소) Adsorption / Desorption (0 ~ 70℃)
〈 Data 〉
– BET Surface Area (비표면적)
– BJH Pore Size Distribution (기공 크기 및 분포)
Adsorption / Desorption (흡착 / 탈착)
– Pore Volume (기공 부피)
– Pore Area (기공 면적)
– T-Plot Method (비표면적 및 미세기공 분리 분석)
– H-K Method (미세기공 분포 분석)
MicroPore 비표면 분석 (Specific Surface Area)
Model – ASAP2020
액체질소 온도(77K, -196℃)에서의 기체 흡착을 통해 시료의 비표면적 및 기공 특성(기공 크기, 분포 등)을 정밀하게 분석할 수 있는 고정밀 흡착 분석 장비입니다.
고성능 터보모레큘러 드래그 펌프(TurboMolecular Drag Pump)를 장착하여 초고진공 환경을 안정적으로 유지하며, 상대압력(P/P₀) 0.01 이하의 영역에서도 정밀한 미세기공(MicroPore) 분석이 가능합니다.
– Micropore : 0.35nm ~ 300nm (측정 가능한 기공 크기)
– 상대압력(P/P₀) 0.01 이하의 저압 영역에서는 Low Pressure Dose 기능을 적용하여, 흡착량이 20cc에 도달할 때마다 자동으로 측정 지점을 설정합니다. 이후 상대압력 0.01 ~ 0.995 구간에서의 정밀한 흡착 분석과, 0.995 ~ 0.01 구간에서의 탈착 과정을 통해 기공 특성과 흡탈착 이력 현상을 정밀 하게 평가할 수 있습니다
– 활성탄 및 제올라이트 MOF(유기골격체) 같은 미세기공이 많이 발달된 시료
<Data>
– H-K Method (미세기공 분포 분석)
– BET Surface Area (비표면적)
– BJH Pore Size Distribution (기공 크기 및 분포)
Adsorption / Desorption (흡착 / 탈착)
– Micro Pore Volume (미세 기공 부피)
– Micro Pore Area (미세 기공 면적)
– T-Plot Method (비표면적 및 미세기공 분리 분석)
Micropore 분석 : 아르곤(Ar) vs 질소(N2)
다공성 소재의 기공 구조를 평가할 때 동일한 샘플임에도 불구하고 어떤 흡착질(Adsorptive)과 측정 온도를 선택하느냐에 따라 등온선과 비표면적, 기공 크기 분포(PSD) 결과가 달라지곤 합니다.
오랫동안 질소(N₂) 77 K 분석은 비표면적(BET) 및 메조기공(Mesopore) 특성 평가의 표준으로 사용되어 왔습니다. 하지만 2 nm 이하의 미세기공(Micropore) 및 초미세기공(Ultramicropore) 영역, 혹은 표면에 극성 작용기가 존재하는 소재에서는 질소 분자의 고유한 물리화학적 특성으로 인해 해석상 한계가 있을 수 있습니다.
이러한 이유로 최근에는 Ar 87 K 흡착분석이 N₂ 77 K의 대안 또는 보완적인 분석법으로 활용되고 있습니다
1. N₂ vs Ar: 분자 특성 및 물리적 차이 비교
N₂와 Ar은 모두 물리흡착(physisorption, 화학반응 없이 분자와 고체 표면 사이의 물리적인 상호작용으로 일어나는 흡착)을 이용한 기체흡착분석에 사용할 수 있습니다.

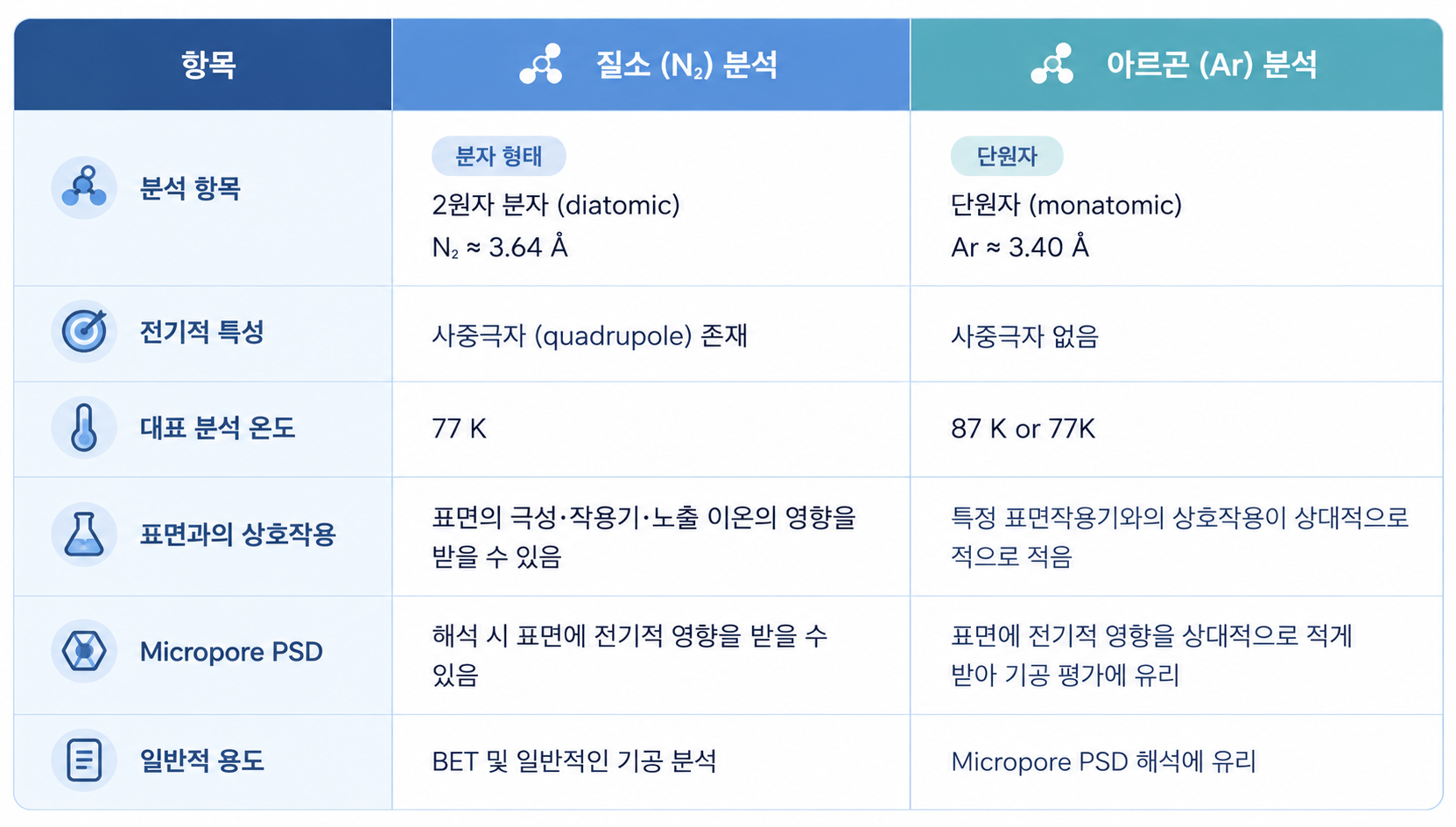

질소(N₂)는 이원자 분자이며 분자에 quadrupole moment(사중극자 모멘트, 전하 분포에 따른 전기적 상호작용 특성)가 존재합니다. 반면 아르곤(Ar)은 단원자 기체이며 이러한 영구적인 사중극자 모멘트를 갖지 않습니다.
또한 두 흡착질의 kinetic diameter(운동학적 직경, 기공 내부에서 분자의 크기를 나타내는 대표적인 지표)도 다릅니다.
이러한 차이는 단순한 기체 물성의 차이에 그치지 않고, 실제 다공성 재료의 표면과 좁은 기공 내부에서 발생하는 흡착 거동에도 영향을 줄 수 있습니다.
따라서 같은 시료를 분석하더라도 N₂와 Ar에서 얻어지는 흡착량, 흡착이 진행되는 상대압(P/P₀), BET 결과 및 미세기공 분석 결과가 반드시 동일하게 나타나지는 않습니다.
- Kinetic diameter: Ar이 약 0.24 Å 작아, 입구가 매우 좁은 초미세기공에 접근하기 유리할 수 있습니다.
- 사중극자 모멘트: N₂는 사중극자 모멘트 때문에 기공 벽과 추가로 상호작용하며, 그만큼 더 낮은 상대압에서 미세기공이 채워지기 시작합니다. Wang et al.의 nanoporous graphene 연구에서는 이 영향으로 H-K PSD 피크가 Ar 87 K보다 약 0.05~0.09 nm 작은 쪽에 나타났습니다.
2. Ar 분석 온도 선택 기준
Ar 흡착분석에서는 어떤 온도에서 측정하느냐가 결과의 신뢰도를 좌우합니다. Ar의 삼중점은 약 83.81 K, 정상 비점은 약 87.30 K이며, 이 두 온도 사이에서 Ar은 안정적인 액체 상태로 존재합니다.
2-1. 열역학적 상태의 차이
| 구분 | Ar 77 K | Ar 87 K |
|---|---|---|
| 삼중점(83.81 K) 대비 | 낮음 | 높음 |
| 흡착질 상태 | 과냉각 액체 또는 고체 | 안정적인 액체 |
| 포화증기압(P₀) | 설정에 불확실성이 있음 | 비점 부근에서 명확하게 설정 가능 |
| 상태 방정식 적용 | 불확실성이 생길 수 있음 | 안정적으로 적용 가능 |
- 77 K 조건: 삼중점보다 낮은 온도이므로 Ar이 과냉각 액체 또는 고체 상태로 존재할 수 있습니다. 이 경우 포화증기압(P₀)을 어떻게 설정하느냐에 따라 상대압(P/P₀)이 달라지고, 상태 방정식을 적용할 때도 열역학적 불확실성이 생깁니다.
- 87 K 조건: 액체 아르곤 온도인 비점 부근이므로 안정적인 액체 상태의 흡착이 이루어집니다. N₂ 77 K 분석이 N₂의 비점 부근에서 이루어지는 것과 같은 원리입니다.
2-2. 미세기공 충전 압력의 변화
IUPAC에 따르면 Ar 87 K 조건에서는 좁은 미세기공의 충전(filling)이 N₂ 77 K보다 유의하게 높은 상대압 영역에서 일어납니다. 사중극자 모멘트가 없는 Ar은 기공 벽과의 추가적인 상호작용 없이 흡착되므로, 충전 압력이 N₂보다 높아지고 PSD에 나타나는 인공적 피크(artifact)의 영향도 줄어듭니다.
2-3. 측정 안정성
Ar 87 K에서는 같은 미세기공이 N₂ 77 K보다 높은 상대압에서 채워집니다. 이에 따라 측정에 다음과 같은 이점이 있습니다.
- 확산 속도 향상: 기공이 채워지는 압력과 측정 온도가 모두 높아, 기체 분자가 기공 안으로 더 빠르게 확산할 수 있습니다.
- 평형 도달 시간 단축: 초미세기공에서 나타나기 쉬운 긴 평형 대기 시간이 줄어들 수 있습니다.
- 낮은 압력에서의 측정 오차 감소: 압력이 매우 낮은 구간에서는 압력 측정 오차가 흡착량 계산에 미치는 영향이 커질 수 있습니다. Ar 87 K에서는 같은 기공이 더 높은 압력에서 채워져, 이 영향이 줄어들 수 있습니다.
3. BET 비표면적 및 PSD 비교 결과

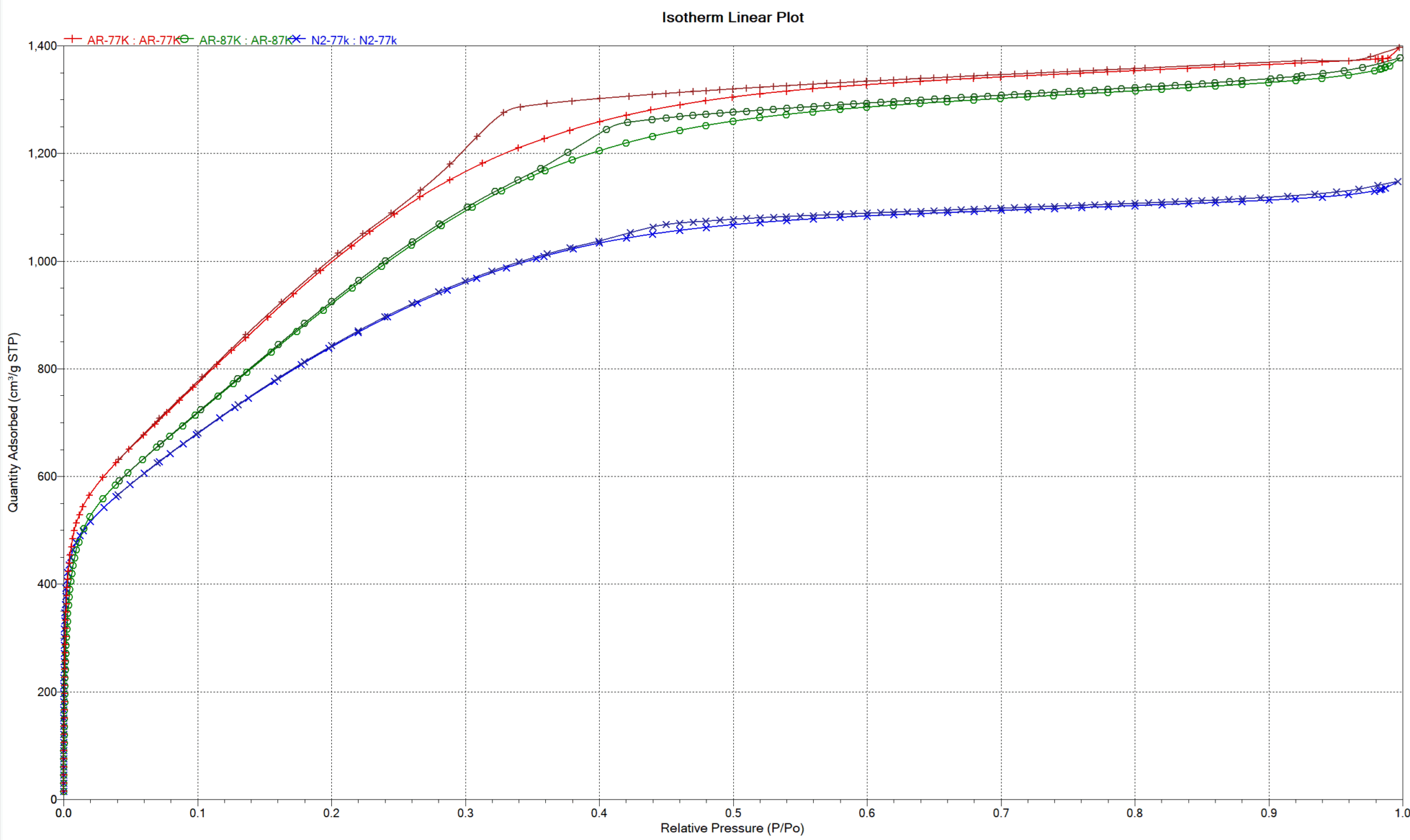

동일한 다공성 탄소 시료를 N₂ 77 K, Ar 77 K, Ar 87 K 조건에서 분석하고, 흡착등온선, BET 비표면적, 기공크기분포(PSD)를 비교한 결과입니다. (빨강-Ar 77 K, 초록-Ar 87 K, 파랑-N₂ 77 K)
3-1. 흡착등온선
조건에 따라 등온선의 위치와 흡착량이 다르게 나타납니다. 이는 측정 오류가 아니라 흡착질 차이에 따른 물리적인 결과입니다.
흡착량에는 다음 요소가 복합적으로 반영됩니다.
- 시료의 기공 구조
- 흡착질의 분자 특성과 측정 온도
- 포화증기압
- 흡착질과 표면 사이의 상호작용, 기공 구속 효과
- 확산 및 평형화 속도
서로 다른 흡착질(N₂와 Ar)를 사용했기 때문에에 나타나는 물리적인 차이이며, 이상 현상이 아닙니다.
따라서 “Ar의 흡착량이 N₂보다 많다”처럼 흡착량의 크기만 비교하기보다, 등온선이 어느 상대압에서 어떻게 올라가는지를 함께 보는 것이 중요합니다.
3-2. BET 비표면적
- N₂ 77 K: 2,734.38 m²/g
- Ar 77 K: 2,703.95 m²/g
- Ar 87 K: 2,528.31 m²/g
흡착량은 Ar 77 K, Ar 87 K, N₂ 77 K 순으로 크지만, BET는 N₂ 77 K가 가장 높습니다. 흡착량이 많다고 BET 값이 높아지지는 않습니다. 원인은 다음과 같습니다.
- 분자 단면적: N₂ 약 0.162 nm², Ar 약 0.142 nm²입니다. Ar의 흡착량이 더 많아도 분자 하나가 덮는 면적이 작아, 환산된 표면적은 N₂보다 작을 수 있습니다.
- 단분자층 기준: BET는 P/P₀ 0.05~0.30 구간의 단분자층 흡착량(Vm)만 사용합니다. 다분자층 흡착과 기공 충전으로 늘어난 전체 흡착량은 반영되지 않습니다.
- BET 상수(C): 사중극자 모멘트 유무 등에 따라 흡착 에너지가 달라집니다. 이에 따라 C 값이 변하고, 단분자층 완성 시점이 다르게 평가됩니다.
3-3. 기공크기분포(PSD)

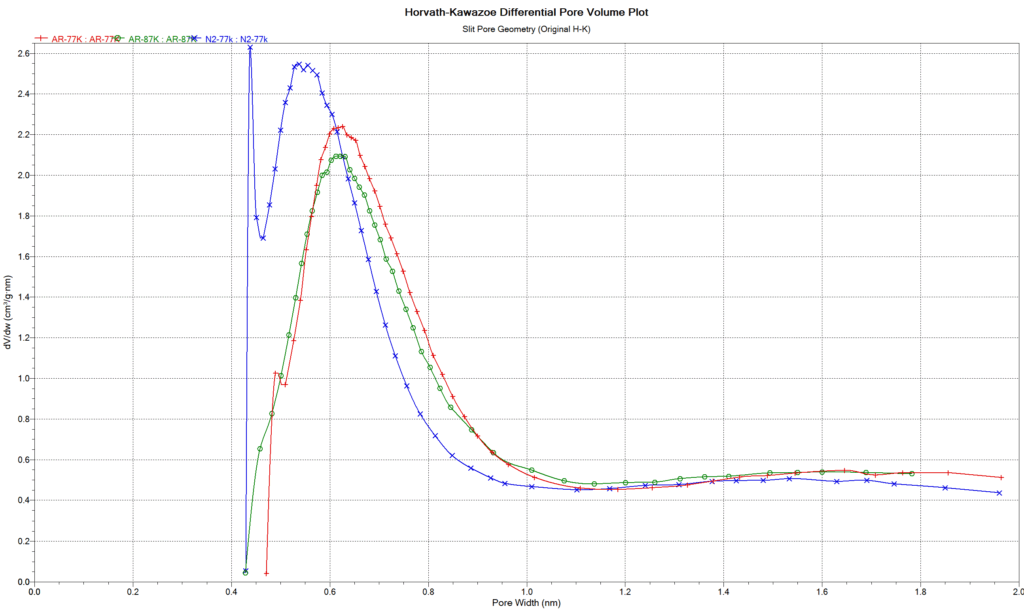

H-K 미세기공 PSD는 조건에 따라 분포 형태가 뚜렷하게 다릅니다.
- N₂ 77 K: 0.4~0.6 nm 구간에 급격히 솟는 인공적 피크(artifact)가 나타납니다. N₂의 사중극자 모멘트가 기공 벽과 추가로 상호작용하여 극저압에서 미세기공 충전이 일어나기 때문입니다. 이 영향으로 PSD 피크가 Ar 87 K보다 0.05~0.09 nm 작은 기공 쪽으로 이동하기도 합니다(Wang et al., nanoporous graphene).
- Ar 87 K, Ar 77 K: 0.4~1.0 nm 영역에서 노이즈나 인공적 피크 없이 연속적이고 매끄러운 분포를 보입니다. 사중극자 모멘트가 없어 표면의 전기적 영향을 상대적으로 적게 받으므로, 미세기공 PSD 평가에 유리합니다.

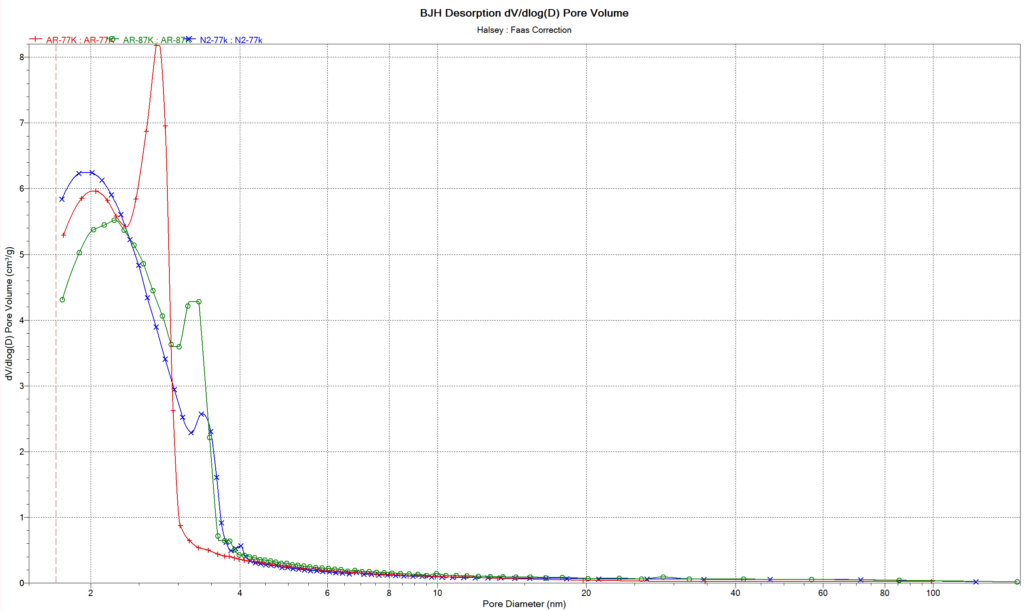

BJH 분석 시에는 탈착 곡선 해석에 주의가 필요합니다. 기공 네트워크, 기공 연결성, meniscus 변화, 인장강도 효과(TSE) 등으로 과장된 피크가 나타날 수 있습니다. PSD의 피크가 곧 해당 크기 기공이 많다는 뜻은 아닙니다.실제로 동일한 시료에서도 흡착질과 측정 온도에 따라 탈착 곡선이 급락하는 상대압이 달라져, BJH 피크의 위치와 크기가 다르게 나타납니다.
4. 분석 목적별 조건 선택 가이드
평가하려는 기공 영역과 시료의 특성에 따라 적합한 흡착질과 측정 온도가 다릅니다. 같은 시료라도 조건이 달라지면 결과가 달라지므로, 분석 목적에 맞는 조건을 먼저 정하는 것이 중요합니다.
BET 및 메조기공(Mesopore, BJH) 평가, 기존 데이터와 비교: N₂ 77 K
- 오랜 기간 축적된 데이터와 표준 분석 조건이 있어, 문헌이나 기존 결과와 비교하기 좋습니다.
- BET 비표면적과 메조기공 분포(BJH) 등 일반적인 기공 분석에 가장 널리 사용됩니다.
- 유의점: 미세기공(Micropore) PSD에서는 사중극자 모멘트의 영향으로 인공적 피크가 나타날 수 있습니다.
미세기공(Micropore) PSD 평가, 극성 작용기가 있는 시료: Ar 87 K
- 사중극자 모멘트가 없어 표면의 전기적 영향을 적게 받으며, 인공적 피크 없이 연속적이고 매끄러운 분포를 얻을 수 있습니다.
- N₂는 사중극자 모멘트 때문에 더 낮은 상대압에서 미세기공이 채워져, H-K 분포가 실제보다 작은 기공 쪽으로 나타나거나 인공적 피크가 생길 수 있습니다. Ar은 이 영향이 없어 충전 압력이 기공 크기를 더 직접 반영합니다.
- 액체 아르곤 온도(비점 부근)에서 안정적으로 측정되며, 미세기공 충전이 더 높은 상대압에서 일어나 확산이 빠르고 평형 도달 시간이 짧습니다.
- 유의점: 분자 단면적이 달라 BET 값이 N₂와 다르게 나옵니다(이번 시료: Ar 87 K 2,528.31, N₂ 77 K 2,734.38 m²/g). 두 값을 직접 비교하지 않고, 같은 조건끼리 비교해야 합니다.
기공 구조 전체를 정밀하게 확인: N₂ 77 K + Ar 87 K 병행
- 메조기공(BJH)은 N₂ 77 K, 미세기공(Micropore)은 Ar 87 K로, 각각 강점이 있는 조건의 결과를 함께 봅니다.
- 두 결과를 교차 확인하면 차이가 시료의 특성 때문인지, 흡착질의 물성 때문인지 구분할 수 있습니다.
- BJH 탈착 분포처럼 조건마다 피크 위치가 달라지는 경우에도, 여러 조건의 결과를 함께 보면 인공적 피크를 걸러내기 쉽습니다.
분석 의뢰 안내
시료의 종류와 분석 목적에 따라 적합한 흡착질과 측정 조건이 달라질 수 있습니다. 어떤 조건이 맞을지 고민되시면 편하게 상담해 주세요. 시료와 분석 목적에 맞는 조건을 안내해 드립니다.
